Linha de Tubo Corrugado de Parede Simples SJ-55/30
Extrusora monorosca SJ-55×30 com corrugadeira para tubos corrugados de 3/4" em PE/PP, até 50 kg/h e 25 m/min.
- Capacidade de extrusão
- Até 50 kg/h (PE/PP)
- Produto final

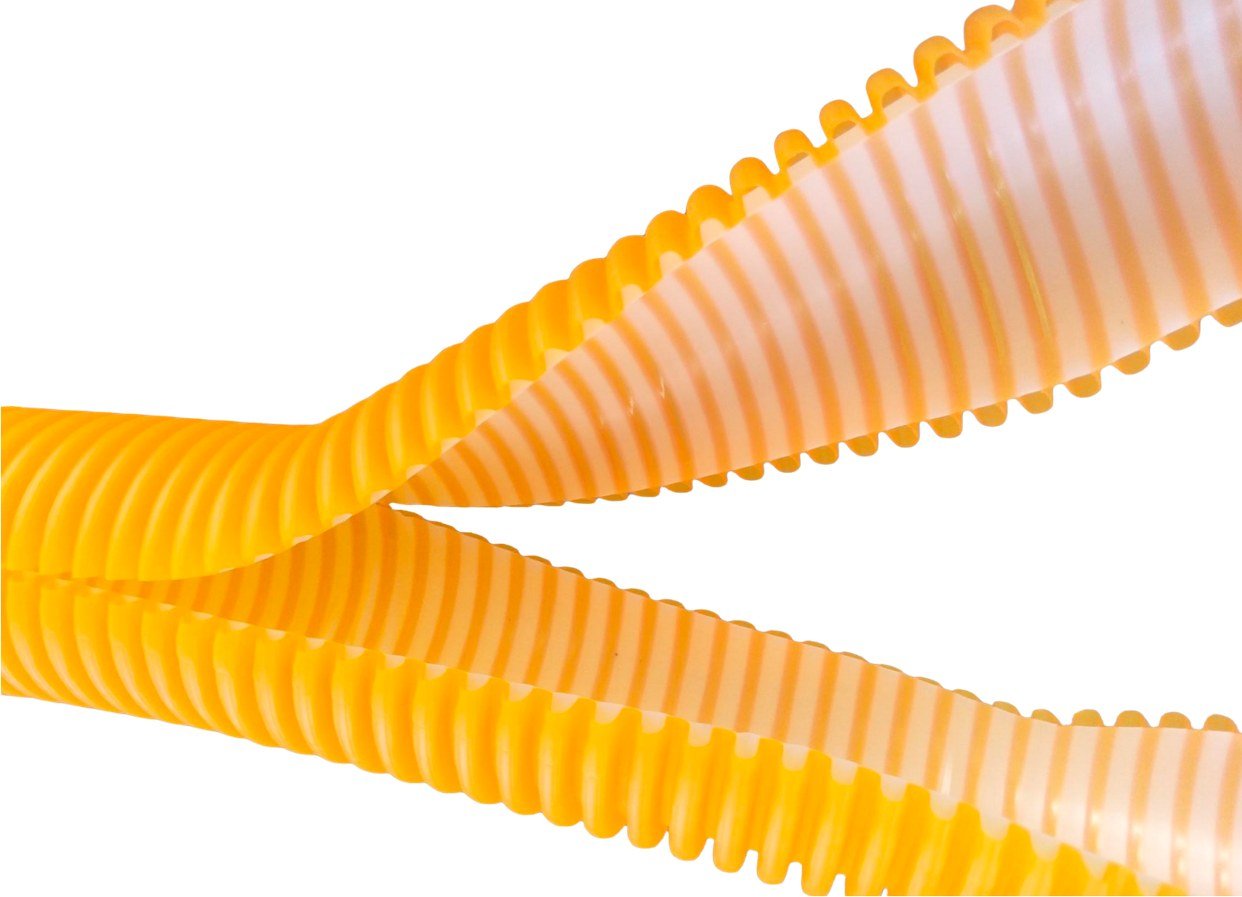

- Tubo corrugado de parede simples 3/4"
- Velocidade da linha
- 1 a 25 m/min
Sobre o equipamento
Linha completa para produção de tubo corrugado de parede simples em PE/PP, equipamento de marca chinesa homologado pelo Grupo Intermédios. O conjunto é formado pela extrusora monorosca SJ-55×30, cabeçote com bocal e mandril intercambiáveis, máquina formadora (corrugadeira) com 72 pares de blocos de molde e enroladora de posição única.
Produz tubos corrugados de 3/4" com capacidade de até 50 kg/h e velocidade de linha de 1 a 25 m/min. Opera em 380 V trifásico 60 Hz, com potência instalada de 45 kW (consumo real aproximado de 31,5 kW), e exige apenas 1 operador. Instalação, start-up e transporte inclusos, com garantia de 1 ano contra defeitos de fabricação.
O que faz a diferença
Extrusora SJ-55×30 com rosca de 55 mm e L/D 30:1 em 38CrMoAlA nitretada, para alta produtividade em PE/PP.
Blocos em aço 40Cr nitretado (+2 pares reserva), ajuste tridimensional e elevação motorizada.
Contatores Siemens, controladores de temperatura Omron e inversor de frequência Delta.
Alimentador a vácuo com secador de 50 kg e enroladora pneumática com contador de metros.
Especificações
| Capacidade de extrusão | Até 50 kg/h (PE/PP) |
|---|---|
| Produto final | Tubo corrugado de parede simples 3/4" |
| Velocidade da linha | 1 a 25 m/min |
| Extrusora | Monorosca SJ-55×30 · rosca Ø55 mm · L/D 30:1 |
| Rosca e cilindro | 38CrMoAlA nitretado (0,6–0,7 mm) · 10–75 rpm |
| Aquecimento / resfriamento do cilindro | Resistências cerâmicas 12 kW · ventiladores 4 × 0,12 kW |
| Motor principal | CA 18,5 kW com inversor de frequência |
| Cabeçote | Bocal e mandril intercambiáveis · 40Cr · 2 zonas · 8 kW |
| Máquina formadora | 72 pares de moldes (+2 reserva) · 4 kW · resfriamento a água |
| Enroladora | Posição única · 1,5 kW · controle pneumático |
| Alimentação elétrica | 380 V / 3F / 60 Hz · 45 kW (uso real ≈ 31,5 kW) |
| Utilidades | Água ≤20 °C, ≥0,3 MPa, ~5 t/h · Ar 0,4 m³/min, >0,5 MPa |
| Peso | 3,5 t |
| Dimensões da linha | 15 × 3,5 × 2 m |
A configuração final é definida na proposta, conforme a sua produção.
Onde é usado
Quer uma proposta de linha de tubo corrugado de parede simples sj-55/30?
Respondemos com a configuração indicada para o seu material e volume de produção.
