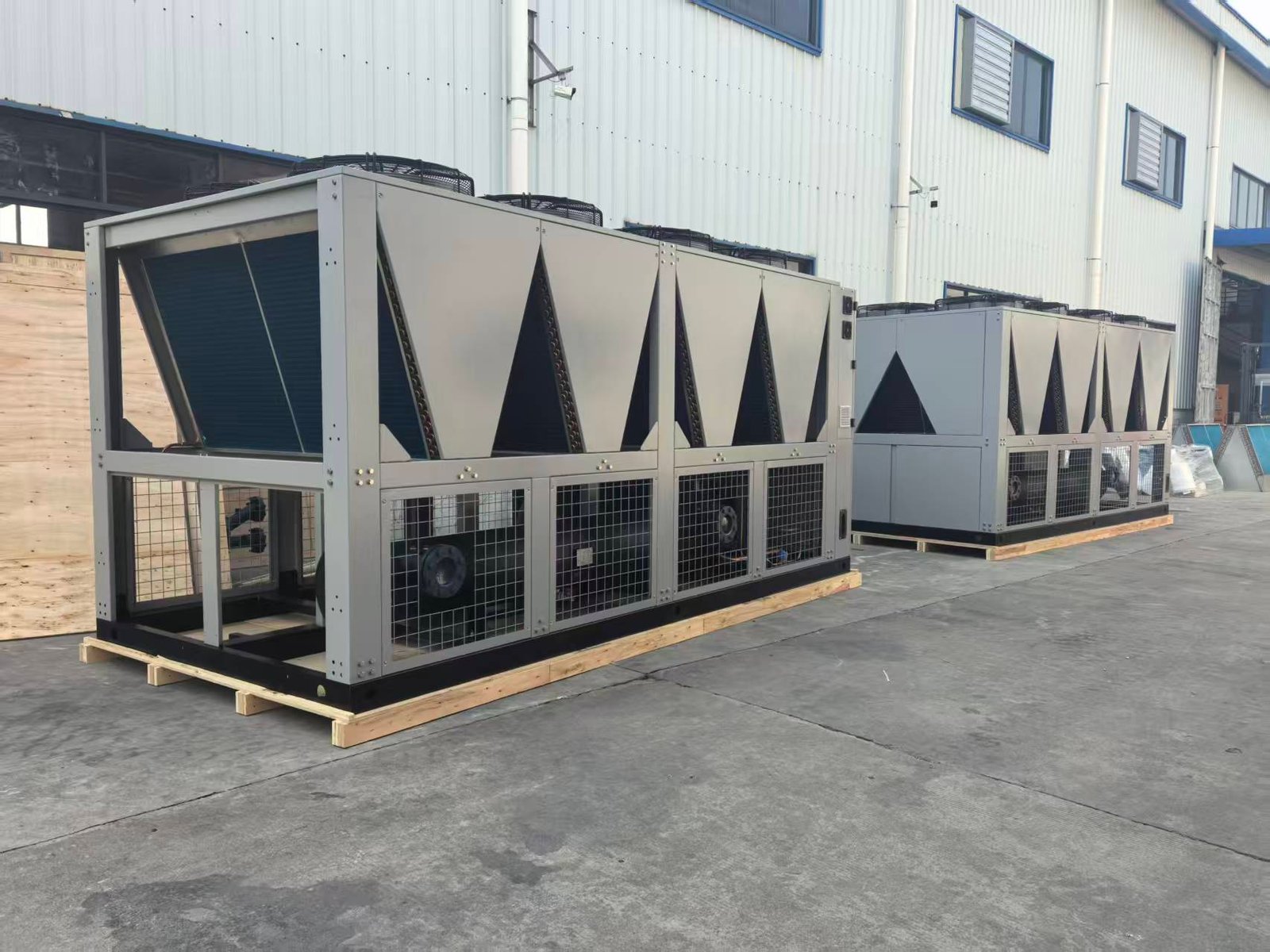

Chiller Industrial a Ar 200AD – 520.000 kcal/h
Chiller industrial resfriado a ar com dois compressores parafuso Hanbell: 520.000 kcal/h (604 kW) de capacidade de refrigeração.
- Modelo
- 200AD
- Capacidade de refrigeração
- 520.000 kcal/h (604 kW)
- Faixa de temperatura da água
- 5 a 25 °C
Sobre o equipamento
O chiller 200AD é um resfriador de água industrial com condensação a ar e capacidade nominal de 520.000 kcal/h (604 kW). Trabalha com dois compressores parafuso semi-herméticos Hanbell de 76,5 kW cada, com partida estrela-triângulo e controle de capacidade em estágios de 0-25-50-75-100% em cada compressor, ajustando o consumo à carga real da planta.
O evaporador é do tipo casco e tubo de alta eficiência, com vazão de 86,3 m³/h de água gelada e conexões de 6". O condensador usa tubos de cobre com aletas de alumínio e 16 ventiladores axiais de grande vazão e baixo ruído, somando 241.920 m³/h de ar. Usa fluido refrigerante R407, válvula de expansão termostática Emerson e controlador com painel LCD.
Os dados nominais consideram água gelada a 12 °C na saída e 17 °C no retorno, com ar de condensação a 30 °C na entrada e 38 °C na saída. A configuração descrita é a do projeto padrão; as especificações podem ser alteradas pelo fabricante sem aviso prévio.
O que faz a diferença
Dois compressores semi-herméticos de 76,5 kW, fabricados em Taiwan, com partida estrela-triângulo.
Controle de 0-25-50-75-100% em cada compressor, acompanhando a demanda do processo.
Dispensa torre de resfriamento: 16 ventiladores axiais de baixo ruído e 241.920 m³/h de ar.
Proteções de pressão, temperatura, corrente, fase, fluxo, nível de fluido e anticongelamento.
Especificações
| Modelo | 200AD |
|---|---|
| Capacidade de refrigeração | 520.000 kcal/h (604 kW) |
| Faixa de temperatura da água | 5 a 25 °C |
| Potência máxima consumida | 167,4 kW |
| Alimentação | trifásica 380 V, 50 Hz |
| Fluido refrigerante | R407, carga de 65 kg × 2 |
| Válvula de expansão | termostática, Emerson (EUA) |
| Compressores | 2 × parafuso semi-hermético Hanbell, 76,5 kW cada |
| Partida | estrela-triângulo (Y-Δ) |
| Controle de capacidade | (0-25-50-75-100%) × 2 |
| Evaporador | casco e tubo de alta eficiência |
| Vazão de água gelada | 86,3 m³/h |
| Perda de carga | 45 kPa |
| Conexão hidráulica | 6" |
| Condensador | tubo de cobre com aletas de alumínio + ventiladores axiais |
| Ventiladores | 16 × 0,9 kW, axiais, MAER |
| Vazão de ar | 241.920 m³/h |
| Proteções | interna do compressor, sobrecorrente, alta/baixa pressão, sobretemperatura, fluxo de água, falta de fase, baixo nível de fluido, anticongelamento e superaquecimento na descarga |
| Comando | controlador e painel LCD PUNP |
| Componentes elétricos | contatores e relés térmicos Schneider (França) |
| Componentes frigoríficos | visor Danfoss, filtro secador Alco, pressostato Fengshen, manômetro Jever |
| Dimensões (C × L × A) | 8.600 × 2.000 × 2.170 mm |
| Peso | 4.550 kg |
| Condições de projeto | água gelada 12/17 °C; ar 30/38 °C |
A configuração final é definida na proposta, conforme a sua produção.
