Linha de Filamento para Impressão 3D – Extrusora 45/28
Linha completa para filamento de impressão 3D em PLA, ABS, TPU e PETG, de 15 a 25 kg/h, com diâmetro de 1,75 ou 2,85 mm e precisão de ±0,03 a 0,05 mm.
- Produção
- 15 a 25 kg/h
- Diâmetro do filamento
- 1,75 mm / 2,85 mm (ou sob medida)
- Precisão do diâmetro
- ±0,03 a ±0,05 mm
Sobre o equipamento
Linha de produção completa para filamento de impressão 3D, preparada para processar PLA, ABS, TPU e PETG. Reúne extrusora monorosca de 45 mm, matriz em aço inox, tanques de água quente e fria, acumulador horizontal, medidor de diâmetro a laser, puxador e bobinador, além de unidade integrada de desumidificação e secagem com alimentação a vácuo.
O medidor a laser ajusta a velocidade do puxador em tempo real para manter o diâmetro do filamento entre ±0,03 e ±0,05 mm, com as variações exibidas na tela de operação. Produz de 15 a 25 kg/h, conforme o material e as condições de processo, nos diâmetros de 1,75 mm, 2,85 mm ou sob medida.
O que faz a diferença
Medição de 0,1 a 25 mm com resolução de 0,001 mm; o puxador corrige a velocidade automaticamente, com contagem, alarme e registro de dados.

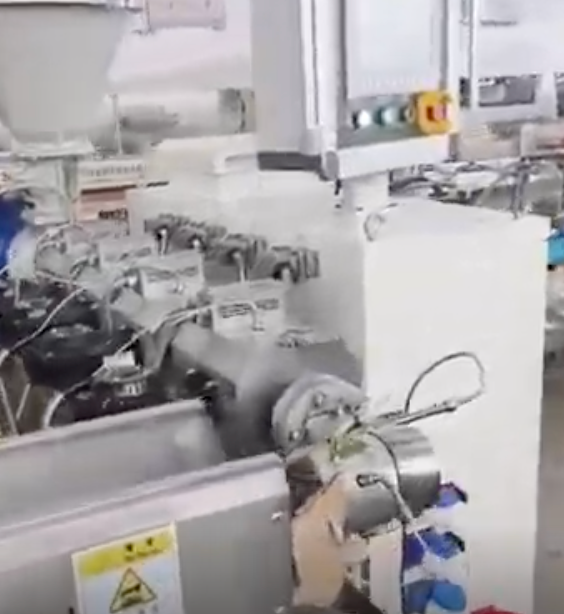

Rosca de 45 mm, L/D 28:1, em aço 38CrMoAlA polido (≥740 HV), aquecimento cerâmico em 4 zonas e motor CA de 11 kW em acoplamento direto.
Desumidificador e secador de 50 kg em um só equipamento, com alimentador a vácuo — essencial para PLA, PETG e TPU.
PLC e IHM Siemens, inversor ABB/Siemens, contatores e disjuntores Schneider e indicadores Autonics, ou marcas equivalentes.
Veja em funcionamento
Especificações
| Produção | 15 a 25 kg/h |
|---|---|
| Diâmetro do filamento | 1,75 mm / 2,85 mm (ou sob medida) |
| Precisão do diâmetro | ±0,03 a ±0,05 mm |
| Materiais | PLA, ABS, TPU e PETG |
| Extrusora | Monorosca JWZN45/28 – rosca 45 mm, L/D 28:1 |
| Motor principal | 11 kW CA, acoplamento direto |
| Aquecimento do cilindro | 4 zonas cerâmicas, 4 × 2 kW |
| Matriz | Aço inox 304 |
| Tanque de água quente | 2.400 mm, bomba de 370 W |
| Tanque de água fria | 4.000 mm em inox 304, bomba de 370 W |
| Medidor de diâmetro | Laser, 0,1 a 25 mm, precisão ±0,001 mm |
| Puxador | Rolo único de borracha (70 mm), servo, correia sincronizadora |

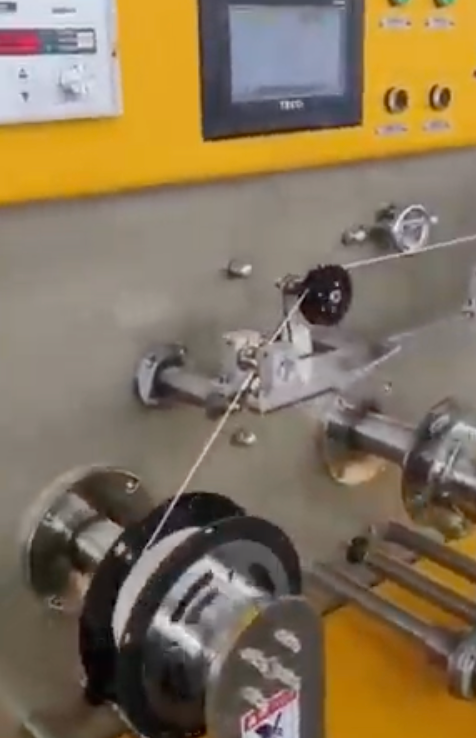

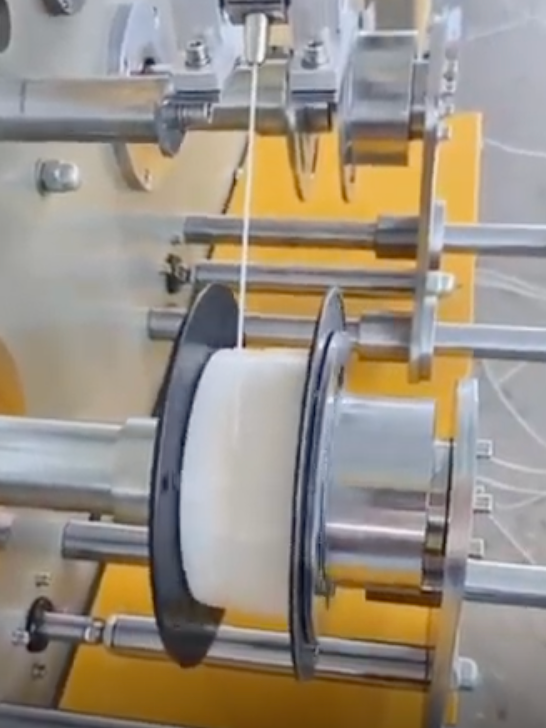

| Bobinador | 1 a 1.200 rpm, 2 motores de 0,4 kW, troca manual |
| Secador | Desumidificador integrado 50 kg com alimentação a vácuo |
| Potência instalada | 15 kW |
| Alimentação elétrica | 380 V trifásico 60 Hz (comando 220 V) |
A configuração final é definida na proposta, conforme a sua produção.
